2025年は携帯型ゲーミングPCの新製品が大豊作だ。

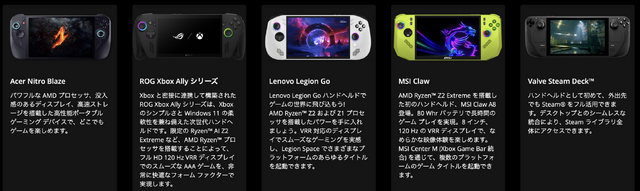

Lenovoの「Legion Go 2」、Asusの「ROG Xbox Ally X」、MSIの「Claw-A8」などが大手メーカー製といったところだが、そして、これらの製品群に共通しているのがメインプロセッサとして、AMDのRyzen Z2シリーズを採用している点だ。

実は、このRyzen Z2シリーズは、PS5シリーズや、Xbox Series X|Sのメインプロセッサの親戚に相当する存在だといえる。

PS5もXbox Series X|SもAMDのZen系CPU、RDNA系GPUを統合したAPUをメインプロセッサ(SoC)に採用している。これらの家庭用ゲーム機のAPUの基本アーキテクチャ部分において、Ryzen Z1/Z2シリーズとの共通点を挙げれば数知れない。

真実かどうかはわからないが、噂だけが先行している、PSブランドやXboxブランドの携帯型次世代ゲーム機も、もし本当に出るとすれば、Ryzen Z2シリーズそのものではないにせよ、その血筋を受け継いだ近親者になることは確実だ。

今回は、昨今、急に注目を集めるようになったRyzen Z2シリーズについて見ていくことにしたい。

携帯型ゲーミングPC向けAPUにAMDはなぜ注力するの?

携帯型ゲーミングPC自体は、2016年頃から静かに立ち上がった。最初期は、ゲームコントローラ一体型成形した外装だけが独自デザインで、それこそ中身的には、省電力タイプのGPU統合型CPU(いわゆるAPU)を採用した、普通の薄型ノートPCそのものであった。

APUとは、CPUとGPU、その他のコンピュータに必要なロジックを同一チップに全て集約したプロセッサ。SoC(System On a Chip)と呼ぶ方が一般的なのだが、AMDが,2011年頃、APU(Accelerated Processing Unit)と呼ぶブランディングを展開。翌2012年頃には、当時の最新ゲーム機のPS4やXbox Oneが採用するSoCが「AMD製のAPUである」という噂の形でゲーム業界に広まり、APUという呼び方は、一定層に定着した。

▲2013年発表のAPU。開発コードネーム「Temash」「Kabini」のパッケージイメージ写真

といっても、当時の汎用APUは、ゲーム実行には要となるGPUの性能は高いとは言えなかった。しかし、結果的に噂通りにPS4やXbox Oneといったゲーム機にAMDのAPUが採用されてAPUのブランド力が高まると、AMDは、一般用途のCPUにも、比較的高性能なRadeon GPUを搭載する傾向が強まっていく。

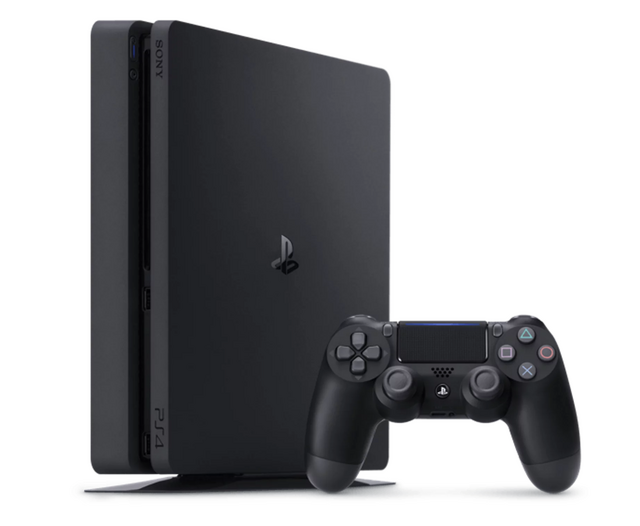

▲PS4

少なくとも同時期のIntelの薄型ノートPC向けAPUと比べると、AMDのAPUの方が相対的にはGPU性能が圧倒的に高かったこともあり、AMD製APUを搭載した携帯型ゲーミングPC製品の数は徐々に増えていくこととなる。

▲2015年発表のAPU。開発コードネーム「Carrizo」「Godavari」(またはKaveri Refresh)。当時のデスクトップPC向けAPUのGPUは理論性能値が既に約1TFLOPSに到達していた

2020年になる頃には低電力ノートPC向けAPUの「Ryzen U」シリーズのGPU性能までもが軒並み1TFLOPSを超え、任天堂Switchの3倍近い性能に到達するものまでもが登場。この流れのままブームは静かに盛り上がり続け、2022年、この製品分野に、大手ゲームプラットフォーム「Steam」を運営するValveが携帯型ゲーミングPC「Steam Deck」で参入。

Steam DeckのメインプロセッサのAPUはAMDと共同開発した専用品(開発コードネームVan Gogh)を採用。CPUはZen2世代の4コア8スレッド、GPUはRDNA2世代Radeonで1.6TFLOPSに到達していた。PS4が1.84TFLOPSなので、当時としてはグラフィックス性能は相応に優秀だと判断された。

人気を博したSteam Deckだったが、そのOSがUNIXベースの「SteamOS」という独自OSだった。

SteamOSでは、Windows環境下のDirectXとの互換をソフトウェア的に実現する抽象化レイヤー「PROTON」を搭載しており、事実上、Windows PCのゲームを動作させることができた。ただし、Steam Deckでは、このPROTONシステムを動作させるにあたっては、表向きには、Steamストアで購入したゲームに限りプレイできる仕様となっていた。

そんなわけで、PCゲーマーの一定数は「普通のWindows PCベースの携帯型ゲーミングPC」を切望する流れに。

▲Steam Deck

この要望に対し、フットワークの軽い世界のPCメーカー達が反応する形で、時折々のAMD製の最新APUを搭載したWindowsベースの携帯型ゲーミングPCを次々に開発するようになり、現在に至る。

それこそ、春に発売された携帯型ゲーミングPC製品が、外観をそのままに、同年の冬には、別の最新AMD製APUを搭載したマイナーチェンジモデルで再登場……なんていうことが、2023年以降、頻発したのだ。

▲AMDの実質上のAPUである「Ryzen 7 6800U」を搭載した「AYANEO 2」が2023年に発売。そのGPUの理論性能値は当時としては最高スペックに近い3.38TFLOPS

マーケットとしてはニッチだが、その成長率が高いことに着目したAMDは、携帯型ゲーミングPC向けAPUとして、2023年にRyzen Z1シリーズ、2025年にはRyzen Z2シリーズをリリースした。2モデルのみだったRyzen Z1シリーズにうってかわり、Ryzen Z2シリーズはなんと5モデルがリリースされることとなり、AMDの本気度がうかがえる。

技術的には、既存のZenアーキテクチャベースのCPUとRDNAアーキテクチャベースのGPUを搭載し、想定TDPに合わせて製品化するだけなので、開発コストは極めて低く、かかるコストは製造コストのみになる。

そして、なによりAMDにとって都合が良いのは、この製造コストすらも、実質はほぼゼロなのだ。

なぜそんなことが言い切れるのか。

AMDが携帯型ゲーミングPCのAPUをフルラインアップできる理由はどこにある?

実は、Ryzen Z1/Z2シリーズは、ダイ(チップ)レベルでは、直近のAMDの汎用APUと同一だからだ。

AMDが2023年にリリースしたRyzen Z1シリーズから見ていこう。

■Ryzen Z1シリーズのスペック表(一部は筆者推測値)

Ryzen Z1

Ryzen Z1 Extreme

同一ダイの汎用APU

Ryzen 5 7540U

Ryzen 7 7840U

開発コードネーム

Phoenix 2

Phoenix

トランジスタ数

209億

254億

製造プロセス

TSMC N4(4nm相当)

TSMC N4(4nm相当)

ダイサイズ(平方mm)

137㎟

178㎟

CPUコア構成

Zen4×2基、Zen4c×4基

Zen4×8基

CPUスレッド数

12

16

CPUベースクロック

Zen4:3.7GHz Zen4c:3GHz

3.3GHz

CPUブーストクロック

Zen4:4.9GHz Zen4c:3.5GHz

5.1GHz

推論アクセラレータ(XDNA NPU)

0

無効化

GPUコア

4

12

GPUアーキテクチャ

RDNA3 Radeon 740M

RDNA3 Radeon 780M

GPUブーストクロック

2.8GHz

2.9GHz

理論性能値

2.87TFLOPS

8.9TFLOPS

レイトレユニット数

4

12

推論アクセラレータ(GPU内蔵WMMA)数

8

24

ROP数

8

32

メモリータイプ(採用機種依存)

DDR5-5600(DDR5X-7500)

DDR5-5600(DDR5X-7500)

メモリバス幅

128ビット

128ビット

メモリー帯域

89.6GB/s(120GB/s)

89.6GB/s(120GB/s)

最大搭載メモリー容量(設計仕様上)

256GB

256GB

GPUに割り当て可能な最大メモリー容量(採用機種依存)

8GB

8GB~16GB

TDP

9W-30W

9W-30W

PCI-Express仕様

Gen4×20レーン

Gen4×20レーン

下位モデルのRyzen Z1は、開発コードネーム「Phoenix 2」で、薄型ノートPC向けAPUのRyzen 5 7540Uと同一ダイだ。上位モデルの「Ryzen Z1 Extreme」は、開発コードネーム「Phoenix」で、これまた薄型ノートPC向けAPUの「Ryzen 7 7840U」と同一ダイである。

AMDの公式ページではPhoenixという情報になっているが、それは初期ロットのみで、後の有志による調査では、市場のRyzen 5 7540UではほとんどがPhoenix 2であることが指摘されている。採用先マザーボードに応じて、FP7ソケット版、FP8ソケット版があるが、LPDDR5Xメモリー採用機では主にFP8ソケット版が多いとされる。

2025年リリースのRyzen Z2シリーズはどうか。

■Ryzen Z2シリーズのスペック表(一部は筆者推測値)

Ryzen Z2 A

Ryzen Z2 Go

Ryzen Z2

Ryzen Z2 Extreme

Ryzen Ai Z2 Extreme

同一ダイの汎用APU

なし

Ryzen 7 6800U

Ryzen 7 8840U

Ryzen AI 9 HX370

Ryzen AI 9 HX370

開発コードネーム

Van Gogh

Rembrandt

Hawk Point

Strix Point

Strix Point

トランジスタ数

102億

130億

254億

330億(筆者推測値)

330億(筆者推測値)

製造プロセス

TSMC N7(7nm相当)

TSMC N6(6nm相当)

TSMC N4(4nm相当)

TSMC N4(4nm相当)

TSMC N4(4nm相当)

ダイサイズ(平方mm)

160㎟

208㎟

178㎟

233㎟

233㎟

CPUコア構成

Zen2×4基

Zen3+×4基

Zen4×8基

Zen5×3基、Zen5c×5基

Zen5×3基、Zen5c×5基

CPUスレッド数

8

8

16

16

16

CPUベースクロック

2.8GHz

3GHz

3.3GHz

Zen5:2GHz、Zen5c:2GHz

Zen5:2GHz、Zen5c:2GHz

CPUブーストクロック

3.8GHz

4.3GHz

5.1GHz

Zen5:5Ghz、Zen5:3.3GHz

Zen5:5Ghz、Zen5:3.3GHz

推論アクセラレータ(XDNA NPU)

0

0

無効化

無効化

50TOPS

GPUコア

8

12

12

16

16

GPUアーキテクチャ

RDNA2 Radeon 600M系

RDNA2 Radeon 680M相当

RDNA3 Radeon 780M

RDNA3.5 Radeon 890M

RDNA3.5 Radeon 890M

GPUブーストクロック

1.8GHz

2.2GHz

2.7GHz

2.9GHz

2.9GHz

理論性能値

1.84TFLOPS

3.38TFLOPS

4.15TFLOPS

11.88TFLOPS

11.88TFLOPS

レイトレユニット数

0

0

12

16

16

推論アクセラレータ(GPU内蔵WMMA)数

0

0

24

32

32

ROP数

16

32

32

32

32

メモリータイプ(採用機種依存)

LPDDR5-6400

LPDDR5-6400

LPDDR5X-8000

LPDDR5X-8000

LPDDR5X-8000

メモリバス幅

128ビット

128ビット

128ビット

128ビット

128ビット

メモリー帯域

102.4GB/s

102.4GB/s

128GB/s

128GB/s

128GB/s

最大搭載メモリー容量(設計仕様上)

16GB

64GB

256GB

256GB

256GB

GPUに割り当て可能な最大メモリー容量(採用機種依存)

8GB

8GB

16GB

64GB

64GB

TDP

6W-20W

15W-30W

15W-30W

15W-35W

15W-35W

PCI-Express仕様

Gen4×20レーン

Gen4×20レーン

Gen4×20レーン

Gen4×16レーン

Gen4×16レーン

最下位モデルの「Ryzen Z2 A」は、SteamDeck用に開発されたAPU「Van Gogh」(開発コードネーム)そのものとなる。事実上の既存品の改名提供となる。

その上のRyzen Z2 Goは、Ryzen 7 6800U(開発コードネーム:Rembrandt)のダイそのものだ。そしてミドルクラスのRyzen Z2は、Ryzen 7 8840U(開発コードネーム:Hawk Point)と同一ダイだ。なお、仕様的にはRyzen Z1 ExtremeやRyzen 7 7840Uと同一と考えてよいが、Hawk Pointと同一ダイではない。というのも、Hawk Pointには、無効化されているものの、ダイ内部にはNPU(XDNA1)が存在するからだ。

最上位のRyzen AI Z2 Extremeと、推論アクセラレータ(XDNA2 NPU)なしのRyzen Z2 Extremeは、Ryzen AI 9 HX 370(開発コードネーム:Strix Point)と同一ダイになる。ただし、Strix PointのCPUコアがZen5コア×4基、Zen5cコア×8基なのに対して、Ryzen (AI) Z2 Extremeでは、数基のコアを無効化してZen5コア×3基、Zen5cコア×5基という構成にしている。なお、Ryzen AI Z2 ExtremeについてはStrix Point内蔵のXDNA2 NPUは有効化、AI印のないRyzen AI Z2 Extremeでは意図的に無効化している。

と、このように、AMDは携帯型ゲーミングPC向けのAPUを多数ラインアップしてはいるが、ダイ(チップ)自体は、メジャー用途のノートPC向けのものを流用しているのだ。

コスト的に大きなリスクを背負わず、新分野に迅速に専用APUを提供できるのは、スケーラブルに高性能を発揮できるAPU開発技術を持っているAMDならでは、といったところだろう。

次回は、Ryzen AI Z2 Extremeを搭載した「ASUS ROG Xbox Ally X」の実機を触って、そのパフォーマンスの実態を探っていくことにしたい。
